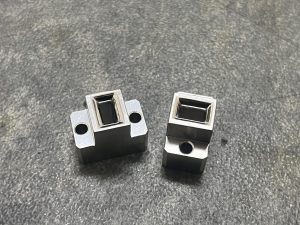

SKD11 マシニング加工

SKD11の特徴とメリット・デメリット

SKD11の特徴は、上述したように、高硬度と優れた耐摩耗性です。ただし、これらの特徴は、熱処理を加えることで現れるため、成形加工後に焼き入れ焼き戻しを行うのが一般的です。

SKD11を用いるメリット

・耐摩耗性に優れる

・熱処理後には、HRC58~63程度の高い硬度が得られる

・熱処理後の変形が小さく、精密な製品の材料に適す

・冷間金型の材料の中では、流通性が良く、入手しやすい

・冷間加工用であるものの、熱間強度が高く、500℃程度までなら使用に耐えうる

SKD11を用いるデメリット

・熱処理後の硬度が高く、被削性が悪い

・熱処理前も、硬度（焼きなまし硬さ）がHRC25（HBW255）程度と比較的高く、被削性が良いわけではない

・熱処理後には、金属組織に粗大な炭化物が分散して、高速の摺動摩耗に弱くなる

・粗大な炭化物の存在によって被削性がさらに低下する

・粗大な炭化物の存在によって靭性が低下し、亀裂や割れが生じやすくなる

・溶接時に割れが生じやすく、350〜450℃程度の予熱と後熱が必要

・焼き入れ温度が1030℃程度と高い

・焼き入れ温度と焼き戻し温度によって硬度が変化するため、熱処理時には、適切な温度管理を要する
