創業50年の金属加工の技術・知識および協力ネットワークを活かして金属加工品の生産・調達をトータルサポート！
,
.
,
,
、
高品質・低コスト・短納期にて対応!
少量の試作品から数千個単位の量産品まで、柔軟なロット対応が可能です。
…
旋盤加工とは？

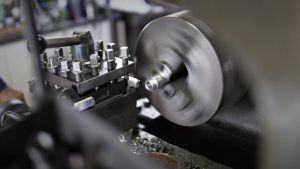

回転させた材料に工具を当て「削り」「穴あけ」「切断」などを行う加工のことを旋盤加工といいます。素材は鉄、ステンレス、樹脂など多岐にわたり、多くの部品の加工に使われています。材料を回転させて加工を行うため、円筒形の材料が旋盤加工には向いており、高精度の加工が可能な加工方法です。金型などの大掛かりな準備が必要ないため、単品加工・短納期加工に適しています。
旋盤加工の特徴
加工精度が高い |
加工素材が豊富 |
1個から製作可能 |
 |
 |
 |
| 最小0.001mm単位の調整 | 金属・樹脂素材200種以上 | 1図面・1個から製作可 |
、
、
旋盤加工の種類
旋盤加工は大きく分けて外径加工・端面加工・内径加工・ねじ切り加工・総形加工の5種類の加工が可能です。加工内容によってそれぞれ工具を使い分けます。工具の当て方、組み合わせで複雑な形状に加工できます。
| 分類 | 種類 | 加工内容 |
|---|---|---|
| 外径加工 | 外丸削り | 外周を削って外径を小さくします。エンドミルの側面を使って四角・六角形状にも加工できます。 |
| 段削り | 外丸削りを複数回行い、階段状の段差をつくります。 | |
| テーパ削り | 外周を斜めに削りワークに勾配を作り円錐形にします。 | |
| 曲面削り | 外周を曲面状に削ります。曲面・球面形状をつくります。 | |
| 溝入れ | 外周を部分的に削り、溝を作ります。 | |
| 突切り | 溝入れをワークの中心まで行い、切断します。 | |
| ローレット切り | ワークの外周に網目状の模様をつけます。 | |
| 端面加工 | 端面削り | ワークの端面を削り、平面に整えます。 |
| 正面削り | ワークの端面に段や溝をつくります。 | |
| 面取り | ワークの角にできたバリを削ります。 | |
| 内径加工 | 穴あけ | ワークの中心に穴をあけます。端面・側面に穴をあけることができます。 |
| 中ぐり | あけた穴を削り広げます。 | |
| ねじ切り加工 | おねじ切り | ワークの外周におねじを削り出します。 |
| めねじ切り | ワークの内側にめねじを削り出します。 | |
| 総形加工 | 総形加工 |
任意の形状に成形された工具を当てて削ります。複雑な形状に適した加工です。 |
旋盤加工 製造事例
-
金属加工切削加工
アルミ材料の切削加工、マシニング、タップ、バリ取り 製品の特長 M２タップが製品のサイド、正面に多くある。 TECH-JORNEYからの…
-
切削加工金属加工
ステンレス材料の切削加工、複合旋盤加工 製品の特長 六角型のパイプ形状。 TECH-JORNEYからの提案 材料調達から加工まで一貫して…
-
TECH‐JOURNEYのマシニング加工について 立型・横型マシニングセンタ、5軸加工機、NC・汎用フライス盤 等、各種マシニング加工に…
