TECH-JOURNEYでは
LOSTWAXの製作・海外調達を承ります。

LOSTWAXとは?

.

ロストワックスとは、精密鋳造法の一種です。寸法精度が高く、表面粗さが滑らかな製品を製造できます。複数部品の一体化など、工法変換によりコストダウンを実現できる可能性を持つ製法となります。

特徴

従来の溶接工程や組立工程を省略し、省力・合理化によるコストダウンが可能!

ロストワックス法は従来の鋳造に比べ、格段に高い寸法精度と美しい鋳肌が得られます。また、隣接部分を一体化したような複雑形状の量産も可能です。多種多様な金属部品の生産が可能で、設計の自由度が高い、複雑形状でも柔軟に対応ができる、材質の選択肢が豊富などの特徴があります。鋳肌、寸法精度に優れる他、いくつもの工程・パーツに分かれていた従来工法を一本化できるので、省力・合理化が計れるため、コストダウンが可能になります。また、海外調達によって金型費50%、単価30%ダウンが可能になります。

メリット

安価で高耐久な金型

ロストワックスの金型は他の製法に比べ、非常に安価に製作できる上、繰り返し量産しても摩耗が少なく、半永久的に使用可能です。

材質の選定が自由自在

主に取扱っている材質のステンレス・鉄・アルミ・銅の他、様々な材質のものがを使用でき、大気溶解が可能な材質なら鋳造可能です。 製造途中からの材質変更や同一形状で異なる材質の製造も可能です。

寸法精度が高い

精度の高い製品が作れるため機械加工のコストを下げることができます。

設計の自由度が高い

機械加工ができない複雑形状やアンダーカット形状の製品でも対応可能です。 肉盗みなども容易なため、強度を落とさずに製品の軽量化や合理化を図れます。

部品点数の削減でコストダウンが可能

複数の部品を組立や溶接していた製品を一体化することにより、コストダウンが可能です。また、強度や精度の向上にも繋がります。

TECH-JOURNEYのロストワックスについて

プレス加工

弊社ではお客様の要望する数量やコストなどに合わせて最適な加工方法にて製造いたします。国内、海外製造が可能なので納期、価格はお気軽にご相談ください。また、海外生産にてコストダウンに対応いたします。ローカルコストで対応するので大幅にコストダウンすることが可能です。

LOSTWAXの製造方法

ロストワックス製法 (lost wax casting)とは、ワックス(wax)を失う (lost) という意味を示しており、下記の流れで製品を作る製法のことです。

ワックス注入

金型にワックスを圧入して、「原型」 を作成します。

ツリー

原型ができたら、「湯道」 と呼ばれる金属が流れる通路に、原型を複数つなぎ合わせます。
これは「ツリー」と呼ばれています。

コーティング

ツリーにセラミックをコーティングします。コーティングは 5、6回繰り返して行い、厚みをもたせ鋳型を作ります。

ワックス

鋳型を高圧の蒸気で熱して、ワックスを溶かし、鋳型に空洞をつくります。

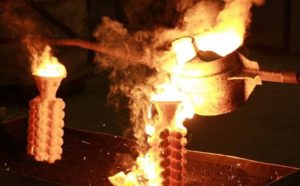

流し込む

鋳型に溶かした金属を流し込みます。金属が固化した後に、鋳型を壊して製品を取り出します。

取り外し

製品完成

TECH-JOURNEY 製造可能材料

鉄、ステンレス、アルミなど幅広く加工可能です。

機械構造用鋼

種類 相当規格
( )は圧延材規格の記号
JIS AISI又はSAE
炭素鋼 (S15C) (1015)
(S50C) -1049
低合金鋼 (SCr445) -5147
(SCM440) -4140 AMS5338
(SCM415) -4115
(SNCM439) -4340 AMS5330
(SNCM220) (8620) AMS5333
(SNCM420) (4320)

ステンレス鋼

種類 相当規格
( )は圧延材規格の記号
JIS AISI又はSAE
オーステナイト系 SCS13
(SUS304)
(304) ACI CF-8
SCS14
(SCS316)
(316) ACI CF-8M
SCS16
(SUS316L)
(316L) ACI CF-3M
(SUS303) (303)
オーステナイトフェライト系 SCS10
(SUS329J3L)
(S31803)
SCS11
(SUS329J1)
(329)
フェライト系 (SUS430F)
マルテンサイト系 SCS1
(SUS410)
(410) ACI CA15
SCS2
(SUS420J1)
(420) ACI CA40
SCS2A
(SUS420J2)
(420) ACI CA40
(SUS440C) (440C) AMS5352
(SUH3)
析出硬化系 SCS24
(SUS630)
(S17400) AMS5355
(17-4PH)

特殊合金

種類 相当規格
( )は圧延材規格の記号
JIS AISI又はSAE
電磁気材 AMS5210
工具鋼 (SUJ2) (52100)
(SKS3)
(SKD1) (D3)
(SKD11) (D2)
(SKD61) (H13)
耐熱鋼 SCH12 ACI-HF
SCH20 ACI-HU

TECH-JOURNEYでの製造事例

海外生産にてコストダウンに対応いたします。

弊社ではお客様の要望する数量やコストなどに合わせて最適な加工方法にて製造いたします。国内、海外製造が可能なので納期、価格はお気軽にご相談ください。

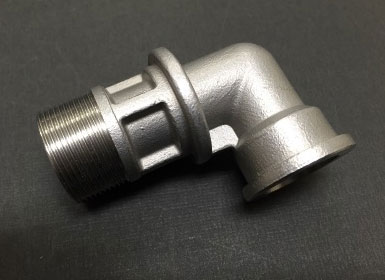

配管部品

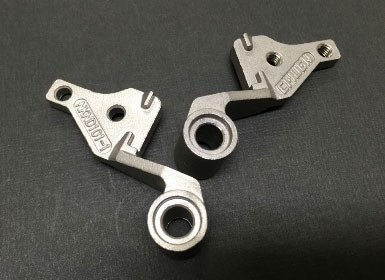

機械構造部品

ヒートシンク

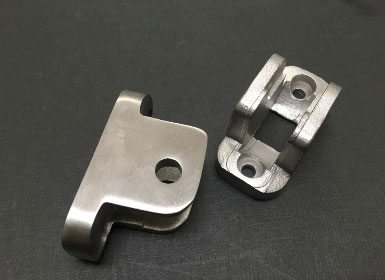

家電関連部品

無料相談
受付中

試作品から量産まで幅広く対応いたします。お気軽にご相談ください。
